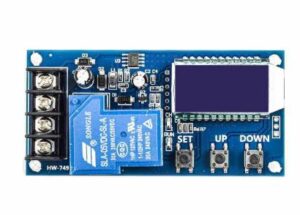

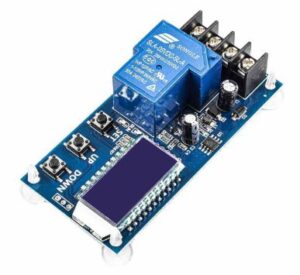

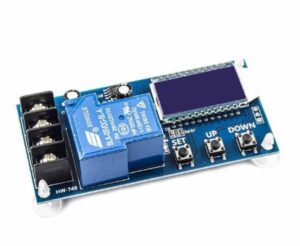

XY-L30A Battery Charging Control Module – 6-60V

XY-L30A Akü Şarj Kontrol Modülü – 6-60V

LCD Ekranlı XY-L30A 6-60V 30A 400W Güneş Pili Şarj Kontrol Modülü, elektronik projeler ve diğer uygulamalar için Pilleri kullanmayı seven herkes için en iyisidir, pil sağlığı dikkate alınması gereken oldukça önemli bir faktördür, çünkü pillerinizin yalnızca uzun süre dayanmasını değil, aynı zamanda kullanım ömürleri boyunca mümkün olduğunca uzun süre istediğiniz gücü sağlamaya devam etmesini istersiniz. Neyse ki, günümüzde bunu yapmak çok daha kolay, LCD Ekranlı XY-L30A BMS 6-60V 30A Lityum Pil Şarj Koruma Modülü gibi harika Şarj Modülleri ile, 6V ile 60V DC arasında değişen pilleri veya Hücre Paketlerini tam şarjlı, elektriksel olarak sağlıklı ve elbette en çok ihtiyaç duyduğunuzda güvenmek istediğiniz gücü sağlamaya hazır tutmak için tasarlanmış bir pil sağlığı şarj kontrol ünitesidir.

Otomatik pil koruması ve Pil Şarjı özelliklerinin çok akıllıca bir araya getirilmesine ek olarak, XY-L30A Şarj Modülü ayrıca kullanıcı için rahatlığa odaklanan bir dizi ek özellik sunar. Bunlar arasında, şarj için maksimum ve minimum voltaj aralığını tanımlama yeteneği, kullanışlı bir şarj zamanlama işlevi, otomatik pil algılama ve parametre ayarı ve pil veya hücre paketi düzgün bağlanmadığında kullanıcıya bildiren ek bir güvenlik özelliği yer alır.

Bu özellikler, bu Modüllerin yüksek kaliteli bileşenleri ve kolay kullanılabilirliğine ek olarak, XY-L30A Şarj Modülünü, güvenlik özellikleri, rahatlığa odaklanmış bir dizi işlevi ve kolay kullanım ve hızlı pil durumu tanımlaması için harika bir yerleşik LCD ekranla, pillerine bakım yapmayı seven herkes için mükemmel bir araç haline getirir.

XY-L30A Akü Şarj Kontrol Modülü – 6-60V’un Teknik Özellikleri:

• Model Numarası: XY-L30A
• Şarj Voltaj Aralığı: 6V ila 60V DC
• Maksimum Şarj Akımı: ‰¤30A
• Şarj Doğruluğu: 0.1V
• Pil Uyumluluğu: Lityum / Çok Hücreli Paketler (2S ila 14S) / Kurşun Asit

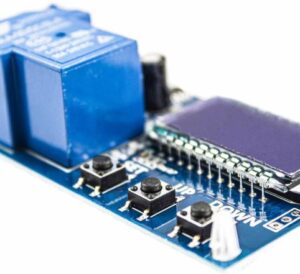

• Gemideki Düğmeler: AYAR | YUKARI | AŞAĞI
• Yerleşik Göstergeler: Şarj Ediliyor | Çalışıyor
• Entegre Röle: Songle 30A Röle: SLA-05VDC-SL-A
• Entegre Ekran: Mavi LCD Ekranda Beyaz

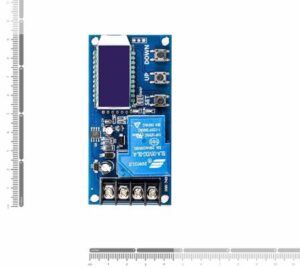

• Boyutlar: 92 x 45 mm
• Ağırlık: 58g

XY-L30A Akü Şarj Kontrol Modülü – 6-60V’un Özellikleri:

• LCD ekran: pil voltajı, elektrik yüzdesi, şarj süresi.
• Çalışma durumu göstergesi
• Aküyü korumak için şarj/deşarjı otomatik olarak kontrol eder.
• Şarj süresi kayıt fonksiyonu: Şarj süresi kontrolü açık olmadığında ürün tam şarj süresini kaydeder. Zaman görüntüleme arayüzüne girildiğinde yanıp sönen ışık şarj süresini gösterir. Zaman görüntüleme arayüzünden çıkıldığında veya bir sonraki şarj açıldığında (röle açıkken) veriler boşaltılır.
• Otomatik parametre algılama: Parametre ayarlandığında ve çıkıldığında, ancak Alt sınır voltajı ‘dn’ Üst sınır voltajı ‘UP’ değerinden fazla olduğunda, sistem hatırlatmayı belirtmek için ‘ERR’ yanıp söner.
• Pil bağlantısı algılama: Bu ürün pile bağlıdır. Pil bağlı değilse, sistem size hatırlatmak için alt satırda ‘nbE’ gösterecektir.
• UART veri yükleme ve parametre ayarlama işlevlerini destekler (TTL seviyesi); UART: 115200, 8, 1
• Veri yükleme mesajı biçimi: Pil voltajı + pil yüzdesi + şarj süresi + şarj durumu (örn: 12.0V, 020%, 00:10, OP)
• Kontrol voltaj aralığı DC 6V-60V’dur. Ancak akü voltajı maksimum 48V’tur. Çünkü 48V akünün voltajı tam şarj olduktan sonra 60V’tur.
• Şarj akımınız çok büyükse veya pil kapasitesi çok küçükse röle otomatik olarak açılıp kapanır ve sürekli olarak yanıp sönen ışık verir. Bu noktada şarj akımını azaltmanız gerekir. Genellikle şarj akımı pil kapasitesinin %10-15’idir.
• Otomatik olarak döngüye alınır. Voltaj kontrol modu yalnızca kapatma ve açmayı kontrol eder. Ancak akımı sınırlayamaz, şarj akımı tamamen şarj cihazınıza bağlıdır.
• 12V vererek 24V’luk bir aküyü şarj edemezsiniz veya 48V vererek 12V’luk bir aküyü şarj edemezsiniz. Çünkü bu sadece ON/OFF için basit bir voltaj kontrol cihazıdır, çıkış voltajını değiştiremez.
• Araba, Elektrikli araba, Fabrika, İletişim odası, Radar istasyonu, Bilgisayar odası gibi yerlerde uygulanır

XY-L30A Akü Şarj Kontrol Modülü – 6-60V Kullanım Notları:

Fonksiyon 1. Otomatik Şarj kontrol fonksiyonu:

Volt-HI:˜UP™ volt-LI:˜dn™ ayarı yapılarak; Akü voltajı volt-LI:™dn™ değerinin altına düştüğünde röle devreye girer, şarj cihazı aküyü şarj etmeye başlar; Akü voltajı volt-HI:™UP™ değerine ulaştığında röle devreden çıkar ve otomatik şarj bir kez tamamlanır;

2. Şarj Süresi Kontrol Fonksiyonu:

Zaman kontrol fonksiyonu nasıl açılır?

Parametre setini girdikten sonra, op parametresini sıfırdan farklı olacak şekilde ayarlayın, ardından zaman kontrol fonksiyonunu açın, op varsayılan parametresi:–:–h’dir, varsayılan olarak zaman kontrol fonksiyonu açılmaz;

Açılış Zaman kontrol fonksiyonundan sonra (OP sıfırdan farklıysa), akü voltajı düşük volt-LI™dn™ olduğunda, şarj cihazı aküyü şarj etmeye başlar, sistem saatlemeye başlar; Zamanlama sırasında, akü voltajı ‰¥ volt-HI™UP™ olduğunda, röle bağlantısı kesilir; OP süresi dolduğunda, akü voltajı hala düşük volt-LI™dn™ olduğunda, röle iletimi sürdürür, şarj süresi kontrol fonksiyonunu otomatik olarak kapatır ve kullanıcıya zaman parametresi ayarının mantıksız olduğunu hatırlatmak için H:ER yanıp söner; Yanıp sönmeyi durdurmak için herhangi bir tuşa basın;

Not: Zaman formatı: 00:59 (00 saat, 59 dakika) Maksimum zaman 99:59’dur, yani 100 saattir.

3. Seri veri yükleme ve parametre ayarlama fonksiyonu:

Sistem UART veri yükleme ve UART:115200,8,1 parametre ayarlamasını destekler.

Veri Yükleme mesajı Biçimi: Pil voltajı + pil yüzdesi + şarj süresi + şarj durumu 12.0V,020%,00:10,OP

Komut->İşlev

on->Röleler açmayı etkinleştirir

kapalı->Röleler devre dışı bırakılarak açılır

başlat->Veri yüklemeyi başlat

durdur->Veri yüklemeyi durdur

oku->Parametre ayarını oku

dw10.0->Volt-LI:™dn™’yi ayarla

up20.0->Volt-HI:™UP™’ı ayarla

xx:xx->Şarj süresini ayarla OP (00:00 şarj süresini durdur)

4.Parametre Ayarı

Ayar arayüzüne girmek için SET tuşuna basın ve basılı tutun;

Ayarlamak istediğiniz parametreleri değiştirmek için SET tuşuna kısa süreli basın;

Parametrelerin seçimi yapıldıktan sonra, kısa basış, uzun basış (hızlı artırma veya azaltma) desteği için YUKARI/AŞAĞI tuşu ile ayarlanabilir; Diğer parametreleri ayarlamak için b, c adımlarını tekrarlayın;

Tüm parametreler ayarlandıktan sonra, çıkmak ve kaydetmek için set tuşuna uzun basın;

5. Anahtar Fonksiyon Açıklaması:

Çalıştır arayüzünde (ana arayüz):

Mevcut parametre setini görüntülemek için SET düğmesine kısa basın;
